Zylinderkopfdichtung defekt: Symptome, Ursachen und Kosten

Was die Zylinderkopfdichtung abdichtet

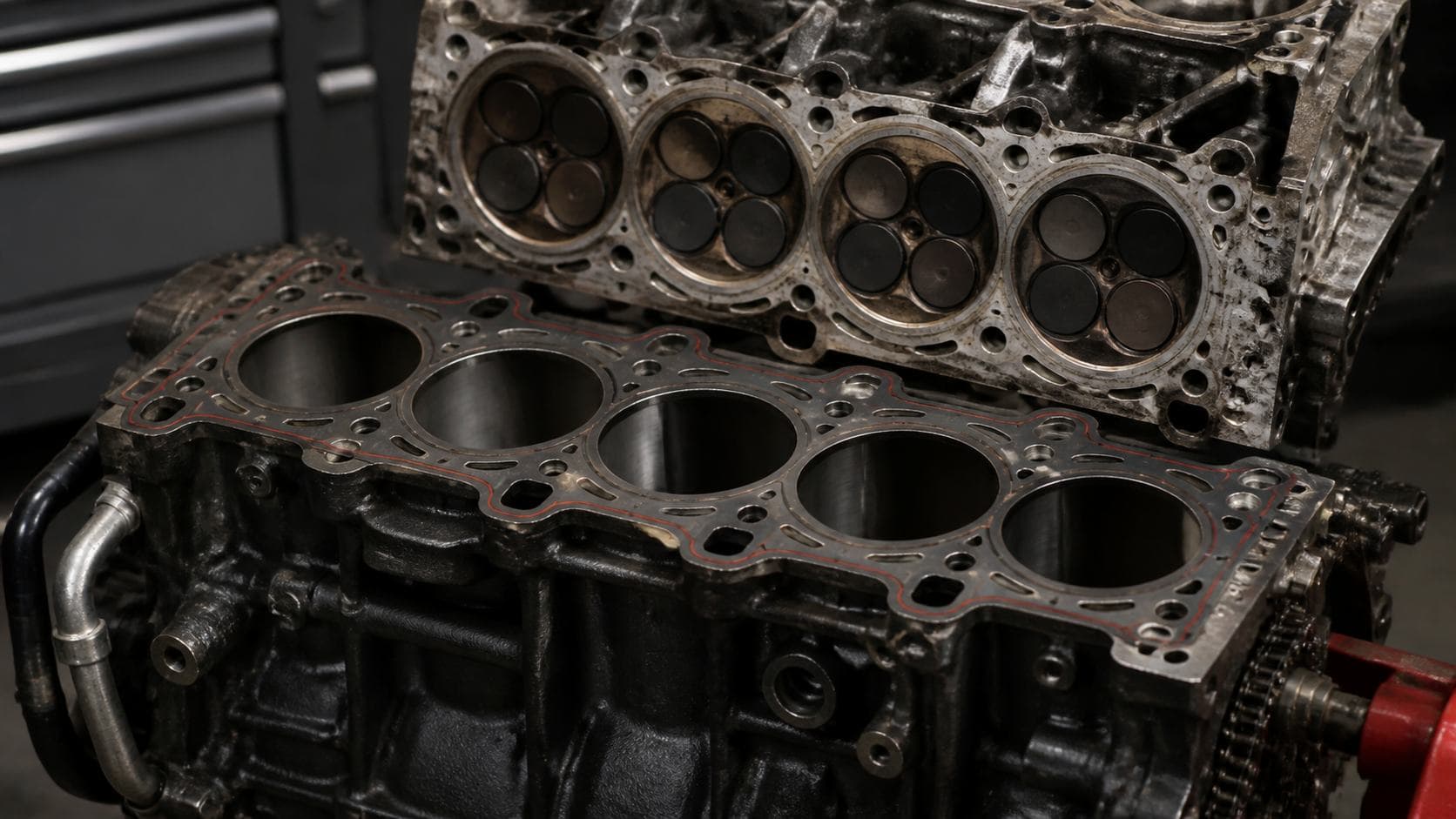

Die Zylinderkopfdichtung liegt zwischen Motorblock und Zylinderkopf und trennt dort drei Dinge voneinander, die sich niemals mischen dürfen: die Brennräume mit ihrem Verbrennungsdruck, die Kühlmittelkanäle und die Ölkanäle. Moderne Dichtungen sind mehrlagige Stahlbleche mit Sicken und Beschichtung, die den Brennraum mit einer Stahlkante abdichten und die Flüssigkeitskanäle mit Elastomerlippen.

Sie ist ein Verschleißteil ohne Wartungsintervall. Bei Tausenden Hitzezyklen dehnen sich Aluminiumkopf und Grauguss- oder Aluminiumblock unterschiedlich aus, die Dichtung arbeitet ständig mit. Solange die Temperaturen im Rahmen bleiben, hält sie ein Motorleben lang – 150.000 Kilometer und deutlich mehr. Ein einziges Überhitzen kann das beenden.

Zylinderkopfdichtung defekt: die Symptome

Je nachdem, an welcher Stelle die Dichtung durchgebrannt oder undicht ist, zeigt sich der Schaden unterschiedlich:

• Weißer Rauch aus dem Auspuff, auch bei warmem Motor und süßlich riechend: Kühlmittel gelangt in den Brennraum und verdampft. Nicht zu verwechseln mit dem Wasserdampf eines kalten Motors im Winter, der nach wenigen Minuten verschwindet.
• Kühlwasserverlust ohne sichtbares Leck: Der Ausgleichsbehälter braucht immer wieder Nachschub, unter dem Auto ist es trocken. Die anderen Ursachen dafür sortiert Kühlwasserverlust.
• Blasen im Ausgleichsbehälter bei laufendem Motor: Verbrennungsgase werden ins Kühlsystem gedrückt. Oft baut sich auch Überdruck auf, Schläuche werden hart.
• Schaum oder „Mayonnaise": milchig-brauner Schaum am Öldeckel, am Ölmessstab oder im Kühlwasserbehälter – Öl und Kühlmittel mischen sich.
• Ölfilm im Kühlwasser oder Kühlmittel im Öl.
• Unrunder Motorlauf, Zündaussetzer vor allem beim Kaltstart: Über Nacht läuft Kühlmittel in einen Zylinder, der beim Start zunächst nicht zündet.
• Überhitzung: Die Temperaturanzeige klettert, obwohl Kühler und Lüfter arbeiten – die Verbrennungsgase im Kühlsystem stören den Kreislauf.
• Kompressionsverlust zwischen zwei Zylindern: Leistung fehlt, der Motor „klingt anders".
• Blauer Rauch: Öl verbrennt – seltener, aber möglich, wenn die Dichtung zwischen Ölkanal und Brennraum durch ist.

Ein Ölfilm außen auf dem Motor allein ist dagegen kein Beweis: Er kann von der Ventildeckeldichtung oder dem Ölkühler stammen.

Ursachen: warum die Dichtung versagt

• Überhitzung ist die Ursache Nummer eins. Eine defekte Wasserpumpe, ein hängendes Thermostat, zu wenig Kühlmittel oder ein verstopfter Kühler lassen die Temperatur steigen; der Aluminiumkopf verzieht sich, die Dichtung verliert ihre Pressung. AUTO BILD bringt es auf den Punkt: Wird der Motor überhitzt, leidet meist die Zylinderkopfdichtung.
• Falsches oder überaltertes Kühlmittel: Der Korrosionsschutz ist aufgebraucht, die Dichtflächen und die Elastomerlippen der Dichtung werden angegriffen. Verschiedene Kühlmitteltypen dürfen nicht gemischt werden.
• Fehler bei einer früheren Montage: falsche Anzugsreihenfolge, wiederverwendete Dehnschrauben, unebene oder verschmutzte Dichtflächen.
• Extreme Belastung: Tuning mit höherem Ladedruck, Vollgas mit kaltem Motor, Klopfen durch falschen Kraftstoff.
• Materialfehler und Alterung: Produktionsschwankungen oder schlicht Materialermüdung nach vielen Jahren.
• Lange Standzeiten mit altem Kühlmittel, das im Stand korrodiert.

So weist die Werkstatt den Schaden nach

Weil die Symptome auch andere Ursachen haben können, wird gemessen, bevor der Kopf herunterkommt:

• CO₂-Test: Ein Prüfgerät mit Testflüssigkeit wird auf den Ausgleichsbehälter gesetzt. Verbrennungsgase dürfen das Kühlsystem im Normalbetrieb nicht erreichen; sind sie da, verfärbt sich die Flüssigkeit von Blau nach Gelb oder Grün. Ein Testkit kostet 15 bis 40 Euro – der einfachste Nachweis, auch für Laien.
• Kompressionsprüfung aller Zylinder: Ein Zylinder mit deutlich weniger Druck – oder zwei benachbarte – zeigt die undichte Stelle.
• Druckverlustprüfung mit Druckluft im Zylinder: Blubbert es im Kühlwasserbehälter, ist die Dichtung durch.
• Kühlsystem-Abdrücktest, um ein äußeres Leck auszuschließen.
• Ölanalyse auf Kühlmittel, Sichtprüfung von Öldeckel und Ölmessstab.

Ist der Kopf ab, werden Kopf und Block auf Verzug und Risse geprüft – der Zylinderkopf mit Farbeindringmittel oder einem Wassertest unter Druck.

Folgen: was passiert, wenn Sie weiterfahren

Kühlmittel im Öl zerstört die Schmierung. Die Wasser-Öl-Emulsion trägt keinen Ölfilm mehr, Kurbelwellen- und Pleuellager laufen ein, Kolben können sich festfressen – aus einer Dichtung für unter 100 Euro wird ein Lagerschaden oder ein Kolbenfresser. Kühlmittel im Brennraum kann außerdem den Katalysator beschädigen; im schlimmsten Fall – viel Flüssigkeit im Zylinder beim Start – schlägt ein Wasserschlag Pleuel oder Kolben kaputt.

Läuft der Motor dazu heiß, verzieht sich der Zylinderkopf, und die Reparatur wächst um das Planen oder den Tausch des Kopfes. Deshalb: Bei weißem Rauch, Schaum im Öl oder steigender Temperatur nicht weiterfahren, sondern abschleppen lassen. Was in der ersten Stunde zu tun ist, steht unter Motorschaden – was tun.

Zylinderkopfdichtung wechseln: Ablauf und Kosten

Die Dichtung wird nie repariert, nur ersetzt. Der Ablauf ist bei jedem Motor ähnlich, der Aufwand nicht:

1. Kühlmittel und Öl ablassen, Ansaugtrakt, Abgaskrümmer, Zahnriemen oder Steuerkette abnehmen.
2. Zylinderkopf abschrauben – die Dehnschrauben werden grundsätzlich erneuert.
3. Dichtflächen reinigen; Kopf auf Ebenheit und Risse prüfen, bei Verzug planen. Das Planen verändert das Verdichtungsverhältnis, deshalb gibt es Dichtungen in verschiedenen Stärken.
4. Neue Dichtung auflegen, Kopf nach Herstellervorgabe in exakter Reihenfolge und mit Drehwinkel anziehen.
5. Steuertrieb einstellen, alles montieren, frisches Öl mit Filter und neues Kühlmittel, System entlüften.

Weil der Motor ohnehin offen ist, werden Zahnriemen oder Steuerkette, Wasserpumpe, Thermostat und Ventilschaftdichtungen meist gleich mit erneuert – doppelte Arbeit wäre teurer.

Die Kosten bestimmt die Arbeitszeit: Die neue Dichtung mit Dehnschrauben kostet in der Regel weniger als 100 Euro, mit Kleinteilen 100 bis 300 Euro. Der Ausbau dauert je nach Motor 5 bis 15 Stunden. AUTO BILD nennt für freie Werkstätten 500 bis 1.500 Euro, für Vertragswerkstätten 1.000 bis 2.500 Euro. V-Motoren und Boxer haben zwei Köpfe und zwei Dichtungen, Motoren mit Steuerkette und eng verbauten Nebenaggregaten kosten mehr; muss der Kopf geplant oder getauscht werden, kommen mehrere hundert bis über tausend Euro hinzu. Der Kosten-Rechner oben grenzt den Preis für Ihren Motor ein.

Reparatur oder Austauschmotor?

Wurde der Schaden früh bemerkt, ist das Öl sauber und der Kopf plan, ist die neue Dichtung die ganze Reparatur – auch bei einem älteren Auto meist noch sinnvoll. Kritisch wird es, wenn der Motor mit Emulsion im Öl gelaufen ist oder mehrfach überhitzt hat: Dann müssen Lager, Kolben und Zylinderwände geprüft werden, und aus dem Dichtungswechsel wird eine Motorinstandsetzung oder ein Austauschmotor. Welche Lösung bei welchem Befund passt, zeigt Austauschmotor oder Instandsetzung.

Vorbeugen heißt: Kühlsystem in Ordnung halten – Kühlmittelstand alle 15.000 bis 30.000 Kilometer kontrollieren, Kühlmittel nach Vorgabe wechseln und nie mischen, Thermostat und Wasserpumpe bei Auffälligkeiten sofort prüfen lassen, und bei steigender Temperaturanzeige anhalten, statt „es noch nach Hause zu schaffen".
